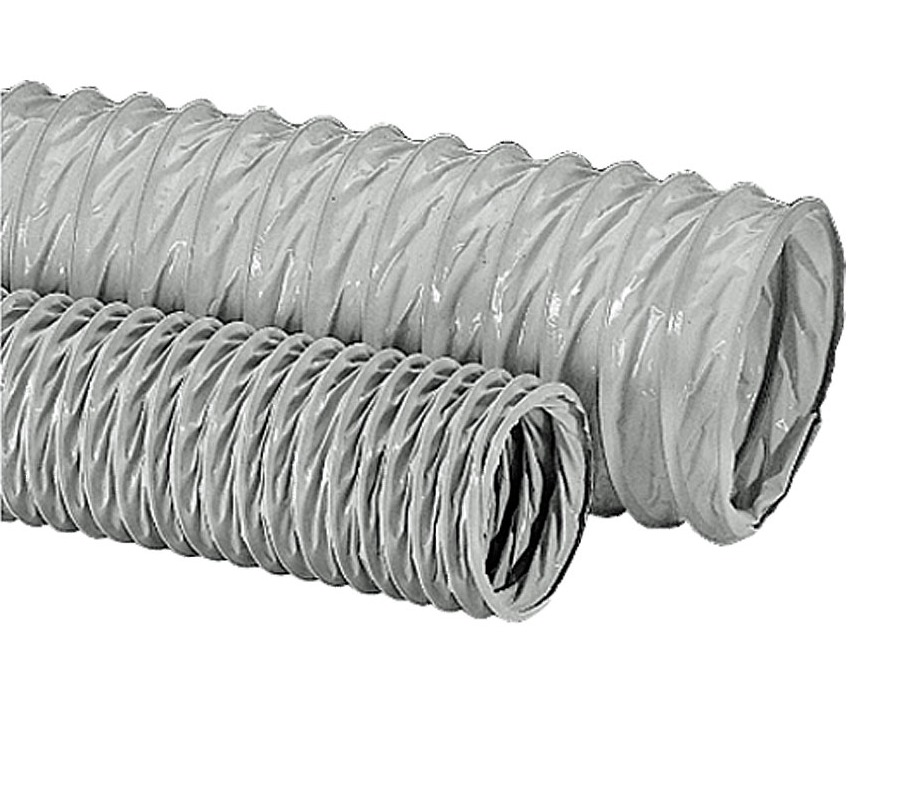

Gaine VMC | Gaine standard et isolée

À quoi sert une gaine VMC ?

Une gaine VMC permet de transporter l'air entre le groupe de ventilation et les différents éléments du réseau.
Dans une installation simple flux, elle relie notamment le groupe aux bouches d'extraction. Une installation double flux comporte un réseau plus complet permettant de gérer l'extraction de l'air vicié et l'insufflation de l'air neuf.
Le choix et la mise en œuvre des gaines participent donc directement au bon fonctionnement de la ventilation.

Gaine VMC standard ou isolée ?

Une gaine VMC standard peut convenir lorsque les conditions d'installation ne nécessitent pas d'isolation particulière.
Une gaine VMC isolée comporte une isolation destinée notamment à limiter les échanges thermiques avec l'environnement traversé et, selon la configuration, à réduire les risques de condensation.
Le choix dépend du type de VMC, de la température de l'air transporté, de l'emplacement des gaines et des préconisations du fabricant.

Pourquoi utiliser une gaine VMC isolée ?

Lorsqu'une gaine traverse un volume où la température est sensiblement différente de celle de l'air transporté, de la condensation peut apparaître dans certaines conditions.
Cette problématique est particulièrement importante lorsque le réseau traverse des espaces non chauffés.
Une isolation adaptée des conduits peut contribuer à limiter ce phénomène. La conception du réseau doit toutefois être étudiée dans son ensemble : isolation, cheminement, étanchéité et conditions d'installation sont à prendre en compte.

Quel diamètre de gaine VMC choisir ?

Le diamètre d'une gaine VMC ne doit pas être choisi arbitrairement.
Il dépend des raccordements de l'équipement, des débits à transporter et de la conception du réseau.
Utilisez les diamètres prévus par le fabricant de votre VMC et vérifiez la compatibilité des gaines, raccords et bouches avant de réaliser l'installation.
Réduire un diamètre sans tenir compte des caractéristiques du réseau peut augmenter les pertes de charge et perturber les débits d'air.

Qu'est-ce qu'une perte de charge dans un réseau VMC ?

Lorsque l'air circule dans une gaine, il rencontre une résistance. Cette résistance augmente notamment avec la longueur du réseau, certains changements de direction, les raccordements et les restrictions de passage.
On parle alors de pertes de charge.
Un réseau correctement conçu cherche à limiter les contraintes inutiles afin que le groupe de ventilation puisse assurer les débits prévus dans de bonnes conditions.

Faut-il éviter les coudes dans une gaine VMC ?

Les changements de direction sont parfois indispensables pour réaliser un réseau de ventilation.
Il convient cependant d'éviter autant que possible les cheminements inutilement complexes, les coudes excessifs, les gaines fortement écrasées ou les raccordements susceptibles de réduire la section de passage de l'air.
Un tracé simple et conforme aux recommandations du fabricant contribue au bon fonctionnement aéraulique de l'installation.

Quelle longueur de gaine VMC utiliser ?

Il n'existe pas une longueur maximale universelle applicable à toutes les VMC.
La longueur admissible dépend notamment du groupe de ventilation, du diamètre des conduits, des débits, du nombre de raccordements et de la configuration générale du réseau.
Pour une installation importante ou complexe, la conception du réseau et les pertes de charge doivent être prises en compte avant la réalisation.

Quelle gaine pour une VMC simple flux ?

Une VMC simple flux utilise un réseau permettant principalement de relier les bouches d'extraction au groupe de ventilation puis d'évacuer l'air extrait vers l'extérieur selon la conception de l'installation.
Les diamètres et le type de gaines doivent correspondre aux différents raccordements du groupe et aux débits nécessaires.
Lorsque certaines parties du réseau traversent des zones présentant des conditions thermiques particulières, l'utilisation de gaines isolées peut être nécessaire.

Quelle gaine pour une VMC double flux ?

Une VMC double flux nécessite un réseau plus complet puisqu'elle assure à la fois l'extraction de l'air vicié et l'insufflation d'air neuf.
La conception de ce réseau est particulièrement importante pour conserver les performances de la centrale et limiter les pertes thermiques, les pertes de charge et les risques de condensation.
Les caractéristiques des gaines doivent respecter les prescriptions du fabricant et la conception prévue pour l'installation.

Comment éviter la condensation dans les gaines VMC ?

La condensation apparaît lorsque certaines conditions de température et d'humidité permettent à la vapeur d'eau de se condenser sur ou dans les conduits.
Pour limiter ce risque, il peut notamment être nécessaire d'utiliser des gaines correctement isolées, d'assurer la continuité de l'isolation et de respecter les règles de conception du réseau.
La solution adaptée dépend toutefois de l'installation et du type de flux concerné.

Peut-on écraser une gaine VMC pour la faire passer ?

Il est préférable d'éviter d'écraser ou de déformer fortement une gaine afin de la faire passer dans un espace insuffisant.
Une réduction importante de la section disponible peut augmenter la résistance à l'écoulement de l'air et modifier le fonctionnement du réseau.
Lorsque l'espace disponible est limité, utilisez une solution de réseau adaptée et compatible avec les caractéristiques de l'installation.

Comment raccorder une gaine VMC ?

Les raccordements doivent permettre de maintenir correctement les conduits tout en limitant les fuites d'air.
Utilisez les raccords, accessoires et méthodes d'étanchéité adaptés au système installé et respectez les préconisations du fabricant.
Une bonne étanchéité du réseau participe au maintien des débits et des performances de la ventilation.

Gaines, bouches et groupe VMC : un ensemble indissociable

Une installation de ventilation ne se résume pas au choix du groupe VMC.
Les gaines, raccords, bouches d'extraction et entrées d'air doivent former un ensemble cohérent avec les caractéristiques du système.
Retrouvez nos bouches VMC et entrées d'air pour compléter votre réseau.

Bien choisir ses gaines VMC

Avant votre achat, vérifiez le diamètre, la longueur nécessaire, le type de gaine, les raccordements et les conditions de passage du réseau.
Déterminez également si certaines parties nécessitent une gaine isolée en fonction de leur emplacement et des prescriptions applicables à votre installation.
Pour préparer l'ensemble de votre projet, retrouvez toute notre gamme de ventilation.
Une installation correctement conçue repose sur la cohérence entre VMC, débits d'air, diamètres, gaines, raccords et bouches de ventilation.
